全国首个！广东省发布《制氢加氢一体站安全技术规范》（征求意见稿）
发布日期：2022/3/1

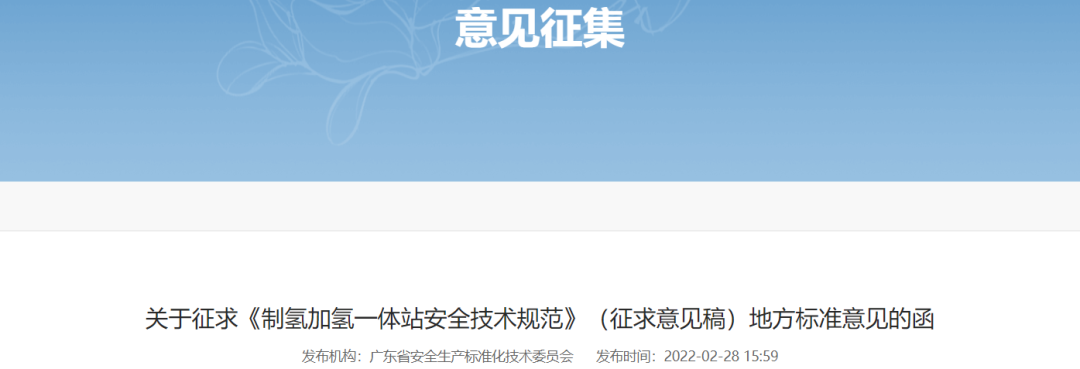

2月28日，广东省安全生产标准化技术委员会印发了关于征求《制氢加氢一体站安全技术规范》（征求意见稿）（以下简称“《意见稿》”）。
《意见稿》指出，本文件件适用于水电解制氢工艺的氢能汽车加氢站，制氢加氢一体站的氢气制备、输送、压缩、储存、加注等方面的安全技术和管理要求。本文件不适用天然气、甲醇、焦炉煤气、水煤气等为原料制氢加氢一体站。
一、基本要求
制氢加氢一体站等级划分应符合表1 的规定

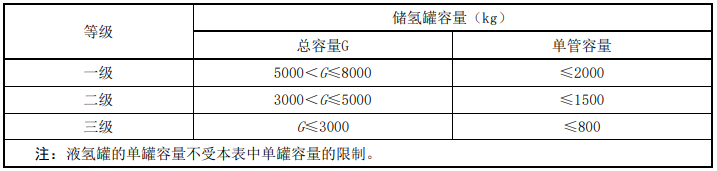

表1 制氢加氢一体站的等级划分
二、站址选择及总平面布置
1、在城市中心区不应建设一级制氢加氢一体站。
2、制氢加氢一体站应符合当地城镇规划和产业布局的要求，宜布置在交通便利的位置。
3、站址不应设置在地质灾害易发区，受洪水、潮水和内涝威胁的区域。
4、制氢加氢一体站周围应设置不燃烧体的实体围墙，其高度不应小于 2.5m。
5、制氢装置、储氢罐、氢压缩机、加氢机、放空管口等与建（构）筑物、铁路、道路等的防火间距，应符合 GB 4962、GB 50516、GB 50177 等有关规定。
三、工艺系统
1、水电解制氢系统
（1）水电解槽出口宜设置压力调节装置，以保持水电解槽出口氢气与氧气之间的压力差小于0.5 kPa。
（2）每套水电解制氢装置的氢出气管与氢气总管之间、氧出气管与氧气总管之间，应设置放空管、切断阀和取样分析阀。
（3）宜设置原料水制备装置，包括原料水箱、原料水泵等。原料水泵出口压力应与制氢系统工作压力相适应。
（4）宜设置碱液配制与回收装置。水电解槽入口应设置碱液过滤器。
（5）宜设置冷凝水回收装置，用于碱性水回收利用。
2、纯化系统
宜利用催化剂装置去除氢气中的微量氧，提高氢气纯度，达到高纯氢等级。
3、压缩机
（1）输送氢气用压缩机后应设置氢气罐，并在压缩机的进气管与排气管之间设置旁通道。
（2）压缩机前应设置氢气缓冲罐。数台压缩机可并联从同一管道吸气，但应采取措施确保吸气侧氢气为正压。
（3）压缩机各级冷却器、气水分离器和氢气管道等排出的冷凝水，均应经各自的专用疏水装置汇集到冷凝水排放装置，然后排至室外。
4、储存系统及设备
（1）宜选用同一规格型号的固定式储氢罐或长管氢气储气瓶组。当选用小容积氢气储气瓶时，每组氢气储气瓶组的总容积（水容积）不宜大于 4 m3，且瓶数不宜多于 60 个。
（2）固定式氢气储罐顶部最高点宜设置氢气放空管，底部最低点宜设置排污口。
（3）氢气储气瓶组应固定在独立支架上，卧式存放。同组氢气储气瓶之间净距宜大于 0.03 m，氢气储气瓶组之间的距离宜大于 1.5 m。
5、加氢机
（1）加氢机不得设置在室内。
（2）加氢机基座靠近车辆侧应设置警示线。
（3）加氢机应安放在高度超过 120 mm 的基座上，基座每个边缘离加氢机至少 200 mm。
（4）加氢机面向车辆一侧应设置防撞柱（栏），其高度不宜低于 0.5 m。
（5）加氢软管上应设置拉断阀。
6、管道及附件、临氢材料
（1）氢气管道、阀门、管件的设计压力应为最大工作压力的 1.15 倍，且不应低于安全阀的泄放压力。
（2）氢气管道上应设置放空管、分析取样口和吹扫置换口。放空管应引至集中排放装置，并应高出所在地面 5 m 以上，屋面或操作平台 2 m 以上。
四、消防设施
1、制氢加氢一体站应设置消火栓消防给水系统。
2、制氢加氢一体站灭火器材的配置，应符合下列规定：
（1）每 2 台加氢机应至少配置 1 只 8 kg 或 2 只 4 kg 手提式干粉灭火器；加氢机不足 2 台应按 2台计算；
（2）氢气压缩机间应按建筑面积每 50 m2 配置 1 只 8 kg 手提式干粉灭火器，总数不得少于 2只。
来源：广东省安全生产标准化技术委员会
