一目了然！光伏幕墙中发电玻璃的结构、尺寸及透光度选型
发布日期：2022/12/1
光伏幕墙所应用的碲化镉发电玻璃，受当前生产工艺的制约，其尺寸有一定的局限性。出于光伏幕墙外观及建设成本考虑，建筑设计使用光伏玻璃时，光伏幕墙的分格需充分考虑光伏玻璃尺寸以及定制的可行性进行选择。

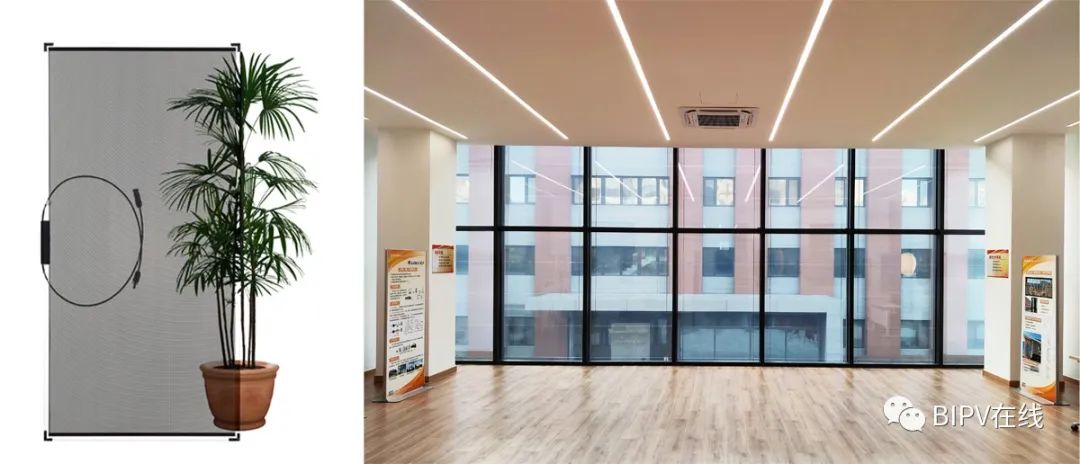

▲ 透光发电玻璃在实际应用中的透光效果
碲化镉发电玻璃当前通常标准化产品尺寸为1200mm*600mm（后续会扩大为1200*1800mm），一般幕墙玻璃尺寸均大于此标准尺寸，需要几块标准发电玻璃尺寸拼接。若幕墙玻璃尺寸宽度≤1200mm，只要600mm方向拼接即可，整块玻璃只有一个方向有拼接缝；若宽度＞1200mm，另一个方向也需要拼接，这样整块玻璃两个方向均有拼接缝，同时导致内部电气系统复杂化，所以在光伏幕墙设计时，考虑建筑的美观度和裁切损耗率，建议使用标准化产品尺寸或整数倍尺寸拼接，保证利用率和降低材料成本（推荐尺寸：L1200*W1200mm、L1200*W1800mm、L1200*W2400mm、L1200*W3000mm等）。

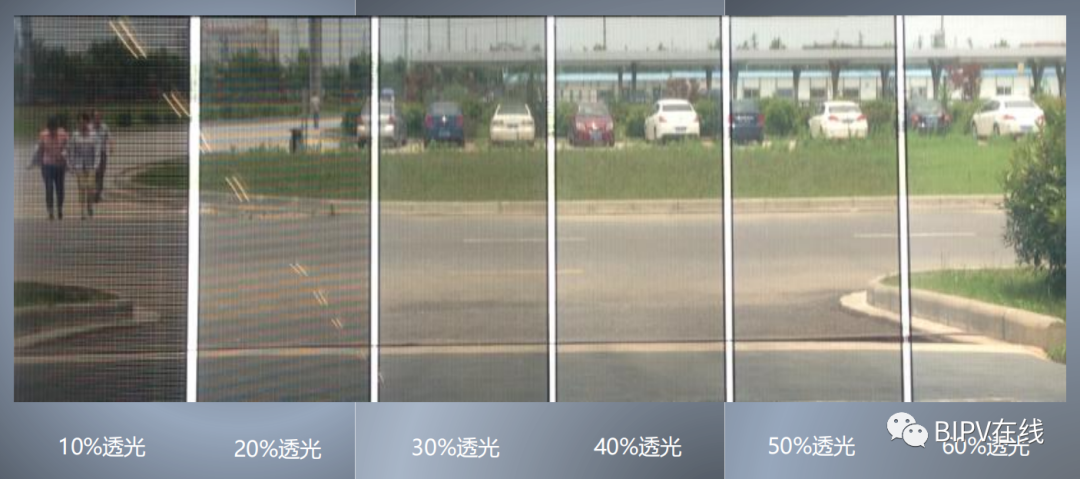

▲ 龙焱碲化镉组件透光率10%~60%的实景图
如是透光光伏幕墙，需考虑光伏发电玻璃透光率越高，光伏发电玻璃的单位面积功率越小。一般建议采用40%透光度的发电玻璃就能满足透光幕墙的项目要求。

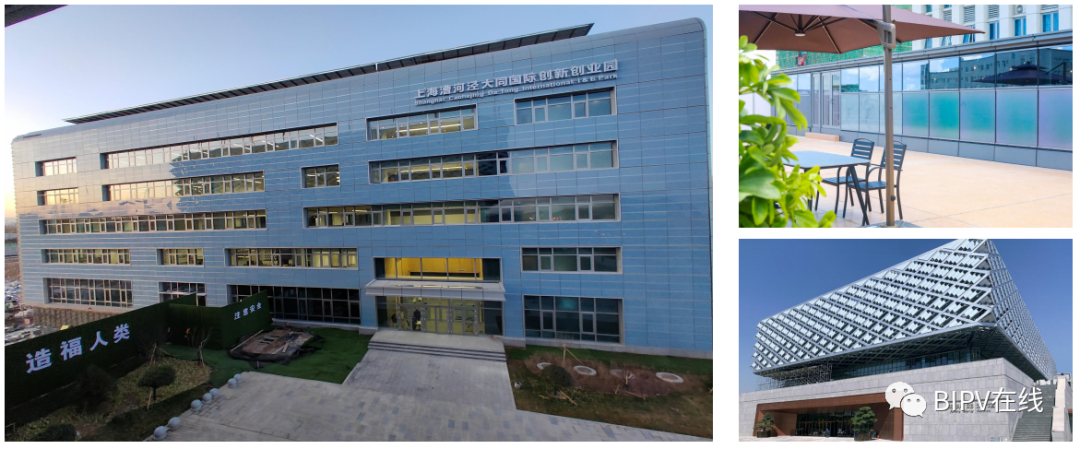

▲ 仿建材光伏发电玻璃在实际项目中的应用效果
如是窗间墙区域不透光光伏幕墙，可以考虑采用仿铝、仿石材等仿建材光伏发电玻璃，与建筑设计外观保持和谐统一。

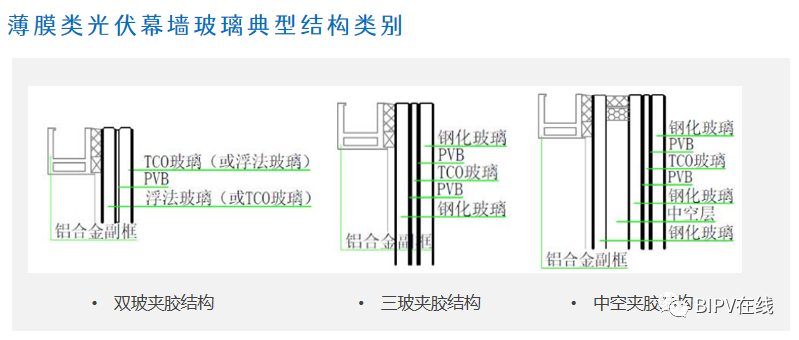

光伏玻璃幕墙组件根据使用功能、安装高度等要求，采用双玻夹胶、三玻夹胶、单中空夹胶（low-e）、双中空夹胶（low-e）等结构，玻璃厚度满足建筑幕墙要求。

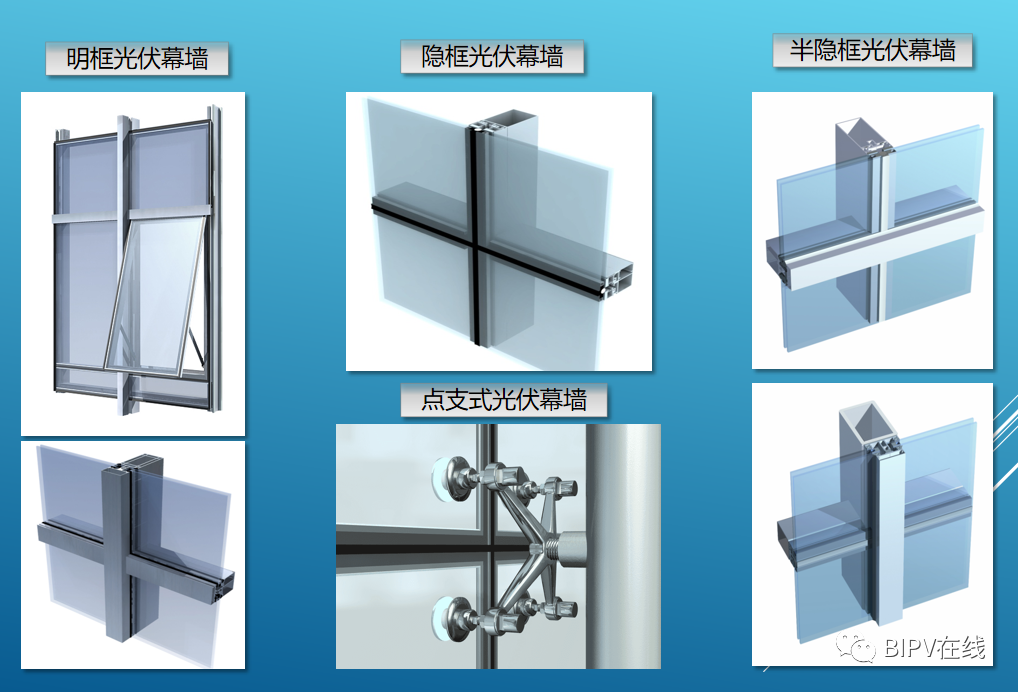

光伏玻璃幕墙组件可采用明框式、隐框式、半隐框式或点支式安装。当光伏幕墙构件用于明框幕墙时，考虑到明框装饰条会遮盖住部分太阳能电池，影响其发电效率并存在电气安全隐患，因此明框遮盖区域不应留有光伏发电材料。当然，这种情况会使太阳能电池面积发生变化，计算发电量时需注意此种光伏玻璃幕墙组件的标称功率和转换效率。

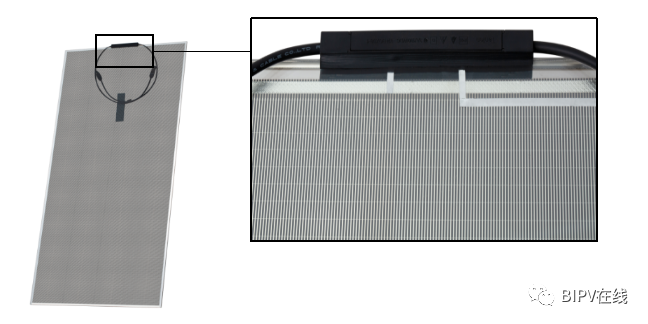

▲ 为了考虑走线隐线和美观度，透光光伏幕墙中的发电玻璃接线盒一般位于长边侧或短边侧

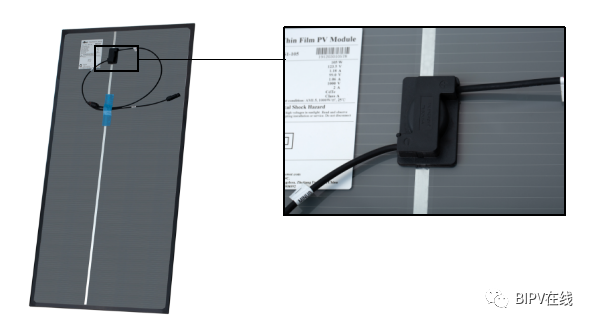

▲ 不透光光伏幕墙，建议采用背面接线盒方式
另外光伏发电玻璃接线盒位置对于光伏幕墙的视觉效果呈现以及整体系统构造节点产生显著影响，建筑设计师应予以重点关注。
当前光伏幕墙渗透率不足10%，未来随着建筑对光伏发电需求的增加、碳中和对建筑减排的进一步要求，光伏幕墙渗透率有望进一步提升。光伏幕墙作为光电建筑最为典型的表现形式，市场潜力巨大。
