过关斩将!广田集团“异型建筑光伏幕墙一体化技术研究与应用”课题成功入选“广东省住建厅科技创新计划项目”
发布日期：2023/2/24
2023年2月17日，在深圳市建设科技促进中心的指导下，“广东省科技创新计划项目立项会议”顺利召开。会上，促进中心领导对广田集团“异型建筑光伏幕墙一体化技术研究与应用”课题进行了详细探讨，并提出相关意见。
科技创新计划项目是国家、省引导支持全社会加强技术创新，推动科技进步的一项重要科技计划，是支撑引领经济社会发展，推动全省科技综合能力提高的科技项目，也是企业科技研发实力的重要体现。广田集团自主研发课题“异型建筑光伏幕墙一体化技术研究与应用”成功申报为“2022年广东省住房和城乡建设厅科技创新计划项目”。
课题结果公示
立项启动会议

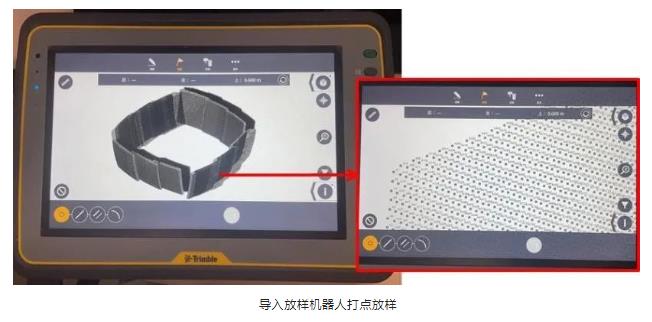

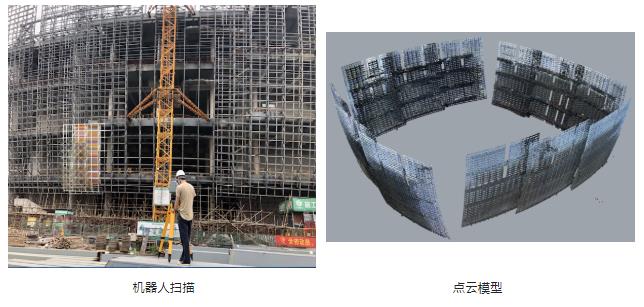

“异型建筑光伏幕墙一体化技术研究与应用”主要研究的是双曲弧面层叠光伏建筑一体化施工技术。现场幕墙安装前，采用三维扫描仪获取项目整体点云模型，基于点云进行幕墙深化优化，消化结构误差，立面为双曲面弧形造型，幕墙面板分格模数多，采用参数化设计方法分析和优化减少面板规格，用标准模数组合成双曲弧面效果；安装时，通过放线机器人放线技术，在横竖龙骨上打点标记，控制驳接爪安装位置，落空位置增加焊接钢板承托；采用定制设计的驳接爪件，实现一个点位三层叠加效果，且层叠形态，光伏组件无边界干扰，安装调整空间大；采用科学合理的线缆敷设方案，将光伏幕墙安装分割成电气布线和普通玻璃幕墙安装两步，光伏组件可视为普通玻璃安装，光伏组件安装到位后，再由工人开展电缆敷设，提高光伏组件的安装效率。

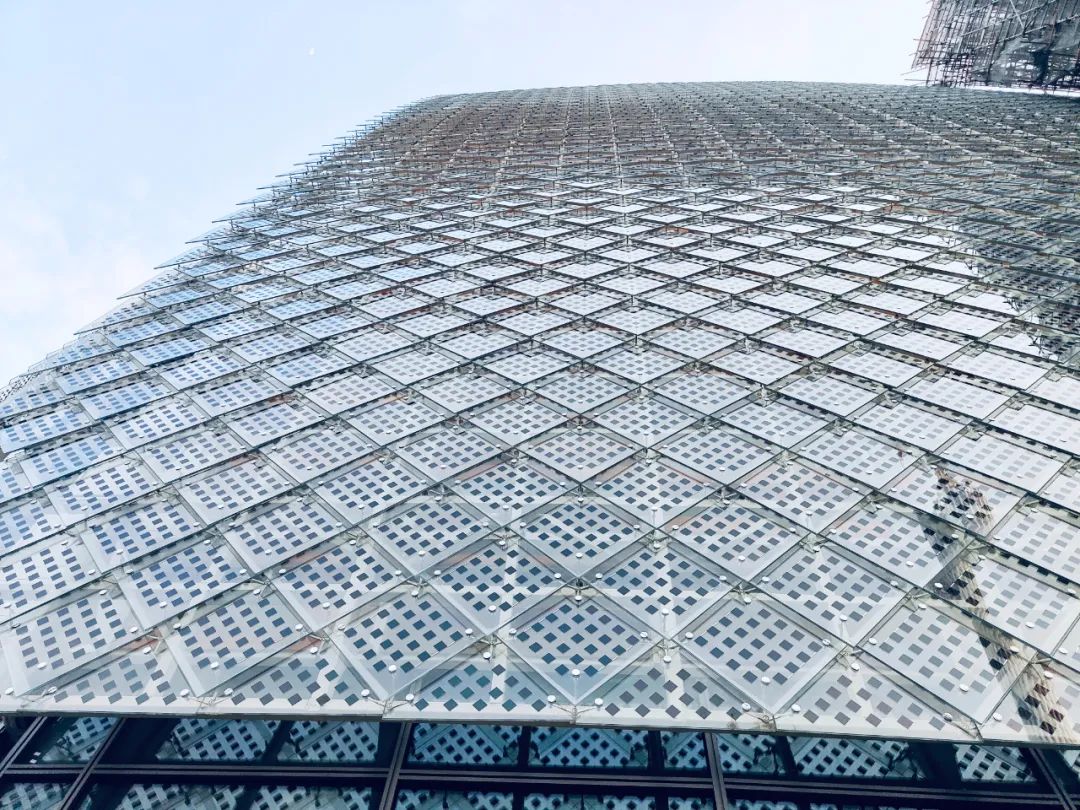

光伏幕墙安装实景图
该项技术已成功应用于“广州美术馆项目”。广州美术馆项目涉及到光伏幕墙等15种幕墙系统，其中约2万平方米的光伏幕墙面积主要分布在立面和屋面，光伏组件发电项目总发电228.51kWp。立面光伏幕墙的钢结构桁架由爪件控制上下左右四块光伏玻璃，爪件自桁架中心向四周无规律发射。由于现场钢桁架不具备三维扫描建模和全站仪打点的条件，且屋面光伏幕墙覆盖北区和东区各16个区域的排布，如何保障施工定位准确是项目的核心重难点。我司借助光伏幕墙一体化施工技术，解决了测量放线工作量大、精度要求高，工程平面弧度、折边、交叉幕墙系统等诸多施工困难，让“水中盛放的英雄花”顺利绽放。该项目属世界级极复杂的幕墙工程系统，碲化镉薄膜九宫格光伏发电组件组成的光电幕墙为世界首创，立面四周及屋面全建筑光伏组件发电幕墙属世界唯一。
广州美术馆整体效果图

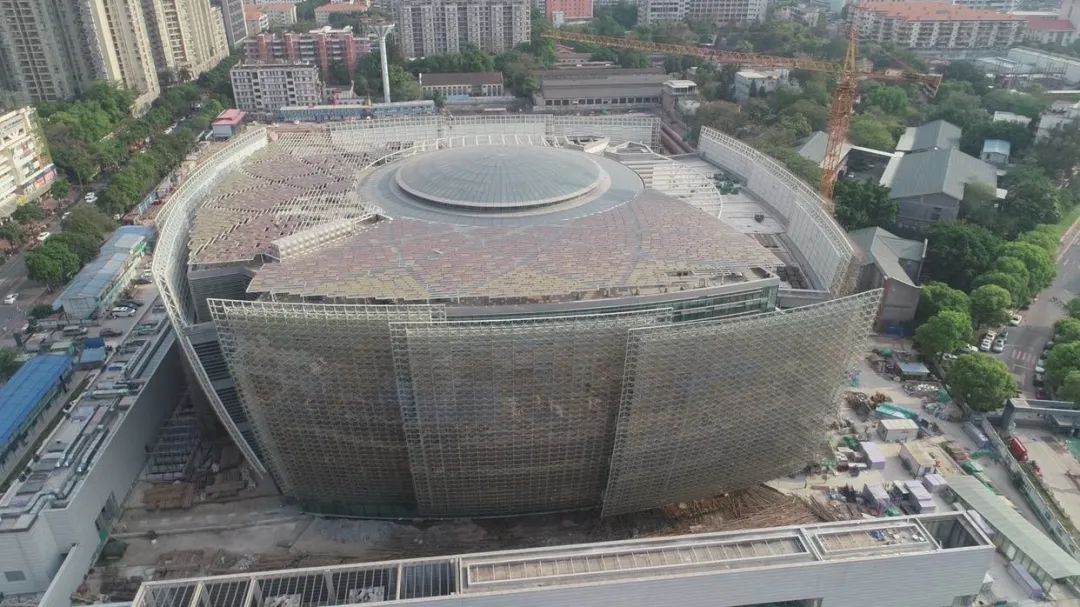

广州美术馆现场施工图
当前国内光伏幕墙渗透率不足10%，未来随着建筑对光伏发电需求的增加、碳中和对建筑减排的进一步要求，光伏幕墙渗透率有望进一步提升，广田集团将紧跟市场需求，加大对光伏幕墙相关技术的研究和储备，继续抢占光伏幕墙这片蓝海。
