人造叶片“复刻”自然魔法，光合制甲醇效率狂飙32倍
发布日期：2026/7/2
在自然界中，植物通过光合作用将阳光、水和二氧化碳转化为化学能，维系着地球碳循环和能量流动的关键环节。
如今，科学家们试图在人造系统中复现这一奇迹，并力求做得比自然更高效。近期，由耶鲁大学化学系Hailiang Wang教授领导的研究团队，在这一领域取得了重大突破。
他们研发出一种新型人造“叶片”装置，能够仅以阳光、水和二氧化碳为原料，直接合成液体燃料甲醇，其太阳能至甲醇的转换效率，是此前所有人造“叶片”制醇纪录的32倍。
这项研究成果发表于《美国化学学会杂志》，标志着人类向“液态阳光”的梦想迈出了关键一步。

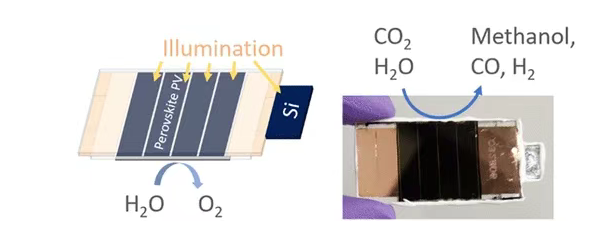

图说：新系统将二氧化碳和水转化为氢气、一氧化碳和甲醇来源：https://pubs.acs.org/doi/10.1021/jacs.6c04213
这项研究的出发点，在于解决可再生能源储存与二氧化碳利用的双重挑战。
甲醇作为一种重要的化工原料和清洁燃料，能量密度高且便于储存运输，被视为理想的能源载体。
但要通过人工光合作用直接将其从二氧化碳和水中“制造”出来，难度极大。这需要一个能高效捕获光能并驱动六电子还原反应的精密系统，动力学和热力学壁垒高。
此前的人造叶片多止步于甲酸或乙醇等产物，效率低下，太阳能转换效率仅有0.025%，且往往需要外加偏压才能工作，无法作为独立设备使用。
耶鲁团队此次取得的成果，建立在两项核心技术的突破之上。
第一个关键是高效分子催化剂的设计。早在2019年，该团队便开发出一种独特的非均相分子电催化剂，其活性中心是酞菁钴分子。
研究人员将这些分子锚定在碳纳米管表面，碳纳米管如同一条条“电子高速公路”，能将电子源源不断地快速输送到催化位点。
正是这种结构，使得他们能够向一个二氧化碳分子中精准注入六个电子，将其直接还原为甲醇，而此前受限于两个电子转移的催化剂，大多只能生成一氧化碳。
第二个关键，则是革新了光电极结构。
研究团队发现，此前在硅微柱上覆盖含氟碳层（CFₓ）的做法虽然能营造疏水微环境以富集CO中间体，但该层绝缘性限制了电荷传输，导致光电压仅有约300毫伏。
为此，论文第一作者、博士生Bo Shang开发了一种由硅微柱阵列构成的光电极，并在其表面覆盖了一层富勒烯碳（C₆₀）代替了含氟碳层（CFₓ）。

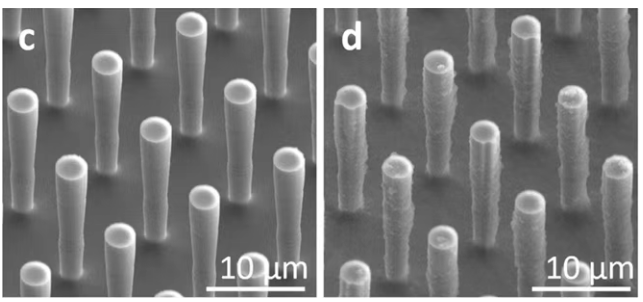

图说：由硅微柱阵列构成的光电极光学图像（c）以及表面负载催化剂后的光学图像（d）来源：https://pubs.acs.org/doi/10.1021/jacs.6c04213
这一设计堪称精妙：硅微柱结构增加了光吸收和反应表面积，而关键的C₆₀中间层则扮演了多重角色。
它既能钝化硅表面缺陷、抑制电子复合，又能作为“电子选择性接触”，促进光生电子单向传递，同时阻挡空穴，从而将光电压大幅提升至500毫伏，这是单结硅基光电极在水相CO₂还原中的最优纪录之一。
同时，研究人员还自制了一块四结钙钛矿光伏微型组件，该模块在封装后浸入电解液中仍能提供约2.75伏的有效工作电压，使整体系统无需外加偏压即可驱动反应。
将两项核心技术与四结钙钛矿光伏微型模块集成后，一个完整的人造叶片系统就诞生了。

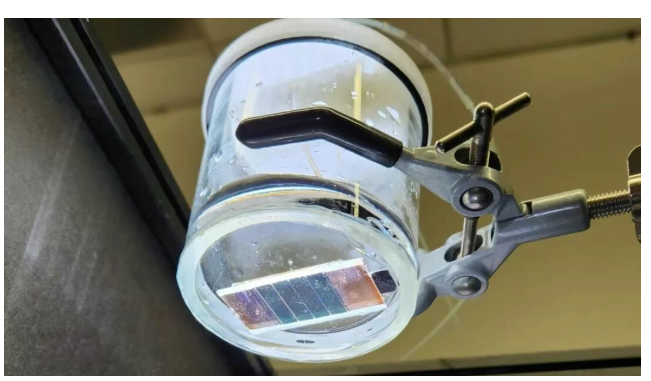

图说：“人造叶片”系统在工作状态下的照片来源：耶鲁大学
这个装置在无任何外部偏压、仅靠模拟太阳光照射下，便能稳定工作，实现了对二氧化碳的持续还原。
实验结果显示，其光至甲醇的转换效率达到了0.8%，生成甲醇的法拉第效率约为29%，并能稳定运行超过4小时。
更值得一提的是，相较于此前最好的太阳能制乙醇人工叶片，不仅效率提升了32倍，甲醇的生产速率（光电流）也提高了约320倍。
同时，催化剂的转换频率高达每秒2.8次，为同类分子催化剂的最高水平。

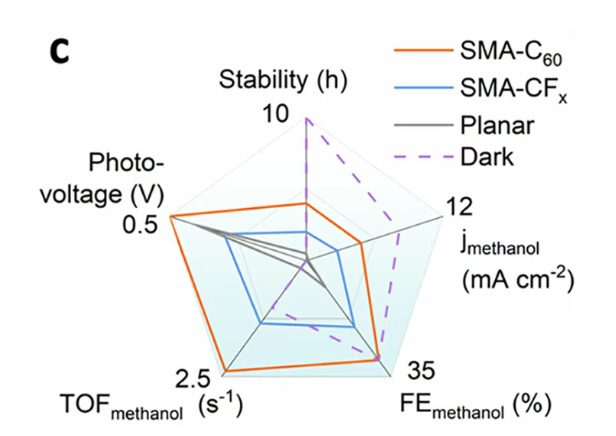

图说：新型“人造树叶”（SMA-C60）系统的部分性能来源：https://pubs.acs.org/doi/10.1021/jacs.6c04213
通过对照实验，团队证实，光电极提供的独特光电压是驱动这一深度还原反应的关键，没有它，催化剂的“能力”会大打折扣，产物将退回到一氧化碳。
耶鲁大学的这项研究，首次展示了仅用阳光、水和二氧化碳作为输入，实现无偏压、高效率太阳能甲醇生产的可行性。
这为分散式、小规模的甲醇合成提供了新的发展方向，其高达2.8%的总体太阳能至燃料效率甚至可与自然光合作用（范围为0.1%到10%）相媲美。
这项工作不仅为太阳能燃料的规模化应用提供了新的设计范式和器件基础，也展示了基础研究如何一步步导向具有变革潜力的技术。
当然，距离大规模商业化应用，该装置在效率和稳定性上仍有提升空间。研究者们清晰地意识到，当前4小时以上的稳定性仍显不足。
光电阴极表面在碱性条件下会逐渐腐蚀，这需要通过更均匀的催化剂涂覆或更完善的表面钝化手段来解决。同时，C₆₀薄膜的质量与导电性也待进一步提升。
但这片人造“叶片”的诞生，无疑是太阳能液体燃料的规模化应用的关键一步。
来源：环球零碳 作者：Bell
