如何判断电力铁塔电压等级
发布日期：2019/3/21
在我们的生活中你会见到各种不同高度的铁塔，你是否会有疑问，为什么铁塔架设的高度不一样？
先说说输电杆塔的概念，输电导线是由输电杆塔一段一段撑起来的，高电压等级的用“铁塔”，低电压等级的比如居民区里见的一般用“木头杆”或“水泥杆”，合起来统称“杆塔”。高电压等级的线路需要有更大的安全距离，所以要架得很高，只有铁塔才能有能力负担数十吨的线路，一根电线杆架不了这么高、也没这么大支撑力，所以电线杆都是较低电压等级的。
接下来，小编将教大家判断电力铁塔电压等级的妙招！
第一种方法： 看高度。当然，电压等级越高，对地的距离就会越大！

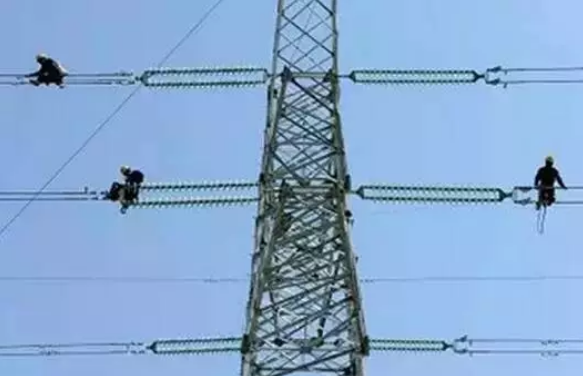

这是1000千伏特高压输电线路。在不考虑建筑物、树木、铁路、河流、交通困难地区以及山坡、岩石等的情况下，根据《架空输电线路设计规范》要求，1000千伏电压等级的输电线路距地应在25米左右。切记，这是对地面或跨越物品的最近距离哟。所以，一旦目测输电线路与地距离超过25米，那一定是高大上的特高压线路。

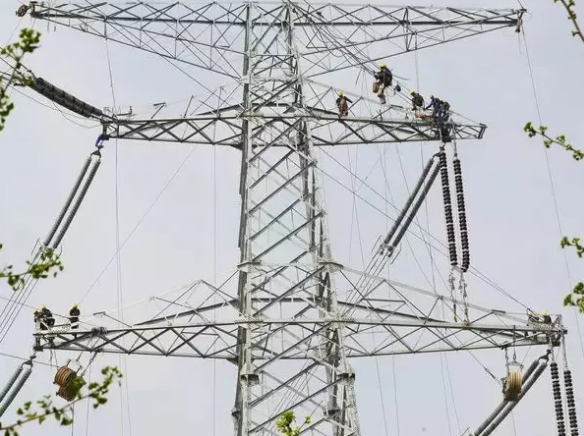

这是750千伏线路 。虽然，这个电压等级的输电线路只出现在西北地区，但也应该知道这个最小距地距离应该是20米。

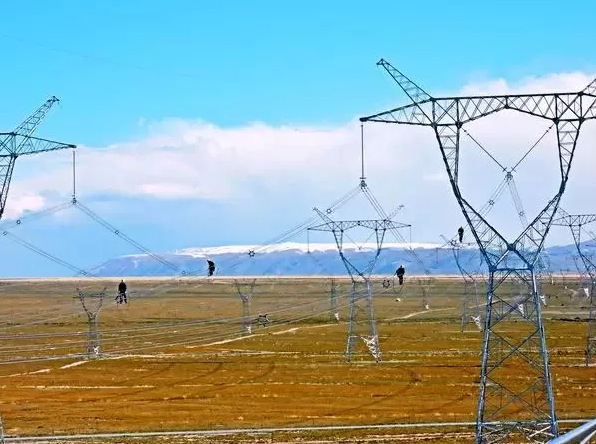

这是500千伏输电线路。500千伏输电线路较常见，一定要看清哦。记住，目测大于15米。

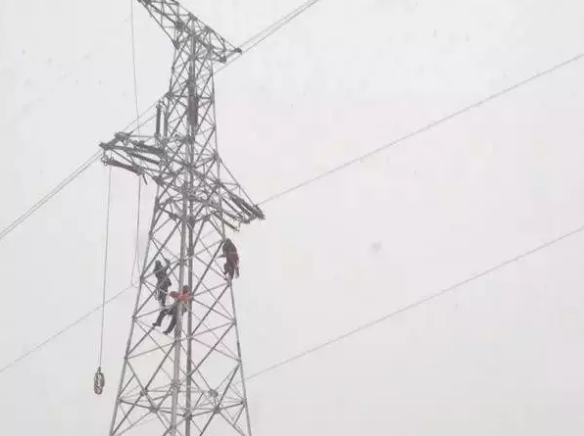

110千伏输电线路
实际上，330千伏220千伏和110千伏输电线路的距地距离相差较小，都是在6～8米之间，肉眼不是那么好区别。亲，别急，他们可以通过第二种方式（绝缘子数量）来判断哦。
通常，架空线路要考虑导线弧垂和绝缘子长度的，所以，实际对地距离都要大一些。一般来说，110千伏、220千伏和330千伏离地要10几米，500千伏距地要20多米，750千伏要大于25米，而1000千伏要超过35米。
第二种方法： 看绝缘子数量。

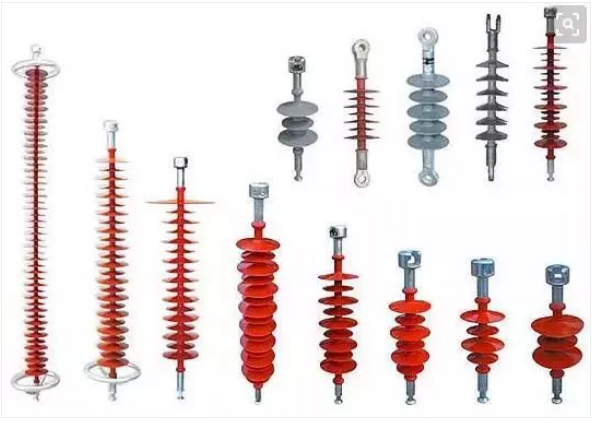

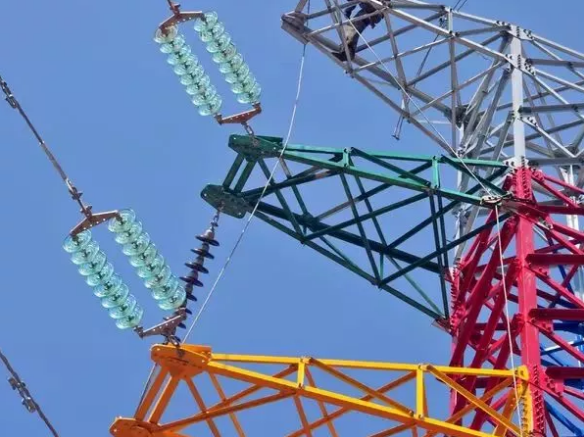

什么是绝缘子？绝缘子是一种特殊的绝缘控件，为了增加爬电距离的。下图就是各种各样的绝缘子。
在架空输电线路规范中，绝缘子数量是有计算公式的，即
式中， n为绝缘子片数; λ为爬电比距，υ为系统标称电压，
为单片绝缘子的有效爬电距离。哦，难死宝宝了。
其实，只要记住，大约一片绝缘子承受15～20千伏电压，就可以简单搞定上面的问题了。

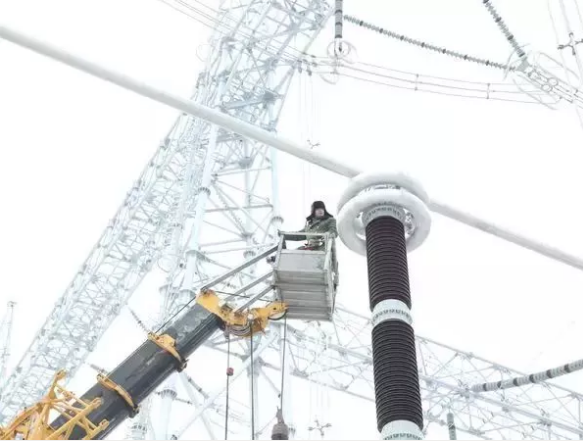

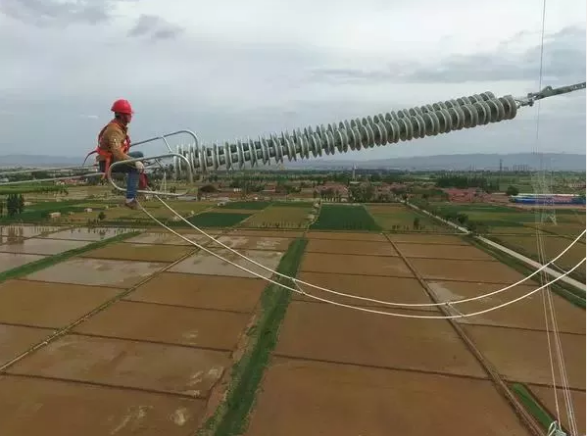

这个输电线路的绝缘子片数大于60片 （亲自数一数喽），它的电压等级显然是1000千伏。
通常，750千伏输电线路，其绝缘子片数超过35片。

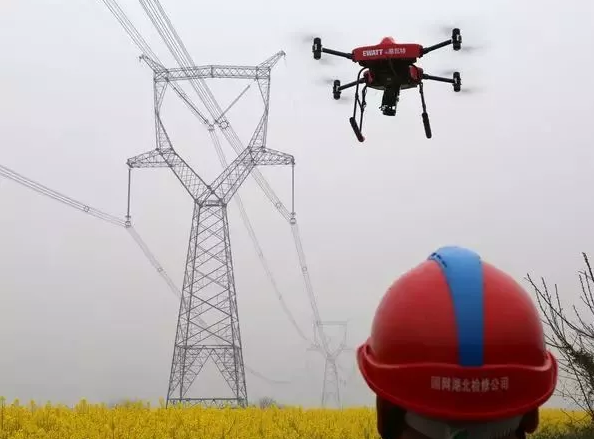

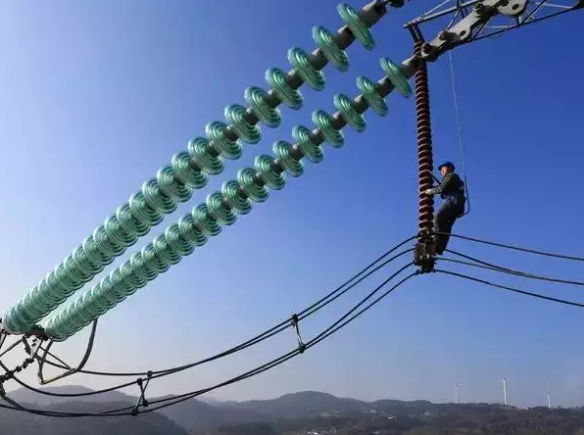

这是500千伏输电线路，绝缘子片数近30片左右。
330千伏输电线路绝缘子片数，大约是20片左右。

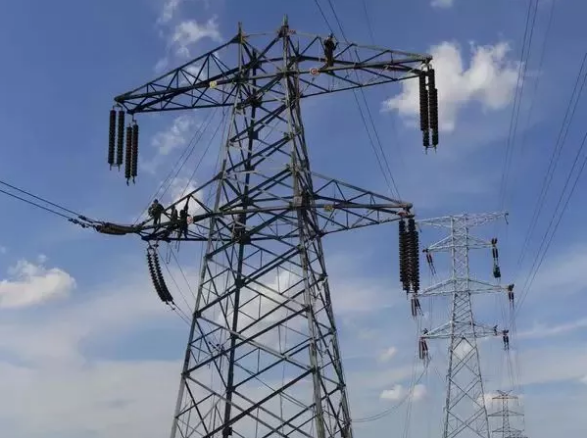

220千伏输电线路，绝缘子片数是12-14片。
110千伏输电线路，绝缘子片数大约是7-9片。
注意啦！还要记住关键一点，如果在高海拔、重污染地区，绝缘子数会增加一些。
第三种方法： 通过导线的分裂数判断输电线路的电压等级。

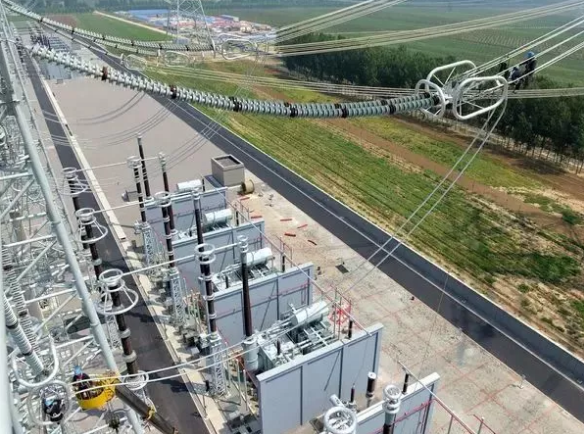

分裂数？你可以看一下下图显示。对于三相中的每一相导线，都是分成好几股的，比如下面这个线路就分成了8股，叫8分裂。（把一相导线分成8股，是要把导线的“等效直径”扩大，围成一个近似圆形，这几股导线，组成一根导线）。

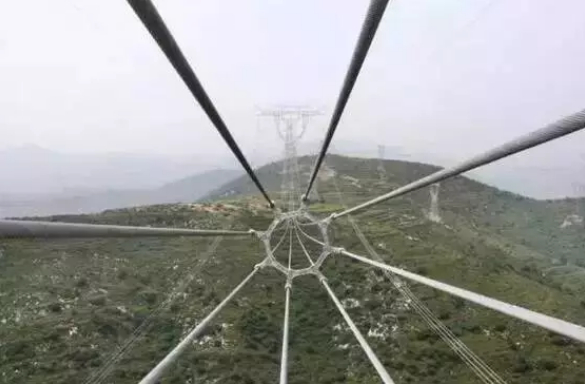

通常，1000千伏输电线路采用8分裂导线，也就是一相有8根导线。

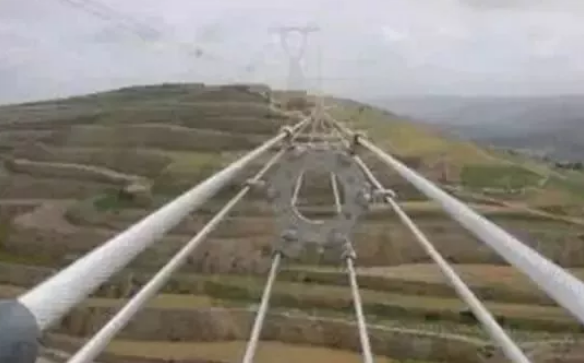

750千伏输电线路，采用6分裂导线，一相由6根导线组成。

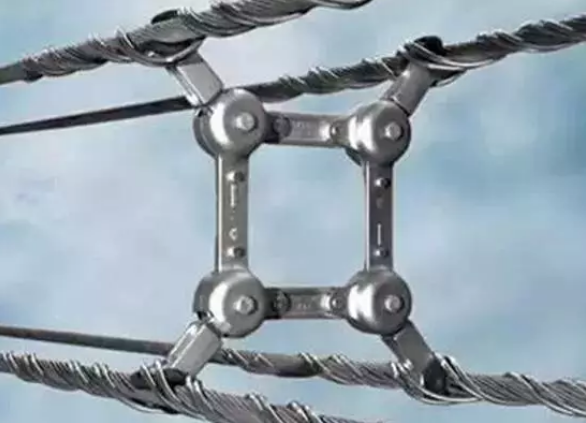

500千伏输电线路，用4分裂导线，一相由4根导线构成。
220千伏输电线路，用2分裂导线。110千伏，通常只用一根导线。
