智慧能源 又一力作!苏州主动配电网综合示范区全面建成
发布日期：2018/10/29
10月10日，由中国能建江苏院综合能源工程公司承担设计的“苏州主动配电网综合示范工程”五个子项目全部投运，这标志着全国建设规模最大的主动配电网综合示范区正式建成。
主动配电网，大伙儿并不陌生了——随着大规模分布式电源及多样性负荷的接入，配电网可靠性和安全性迎来诸多挑战，因此亟需建设更加智能、主动的配电网。
敲黑板丨领干货
主动配电网有多“主动”
什么是主动配电网技术？
主动配电网是一种可以实现分布式清洁能源及多元化负荷互动管理的配电网。
主动配电网有哪些特征？
主动配电网具有六大“主动”特征——主动规划、主动感知、主动控制、主动响应、主动参与、主动服务。
如何实现这六大“主动”技术呢？
苏州主动配电网示范工程给出了解决方案

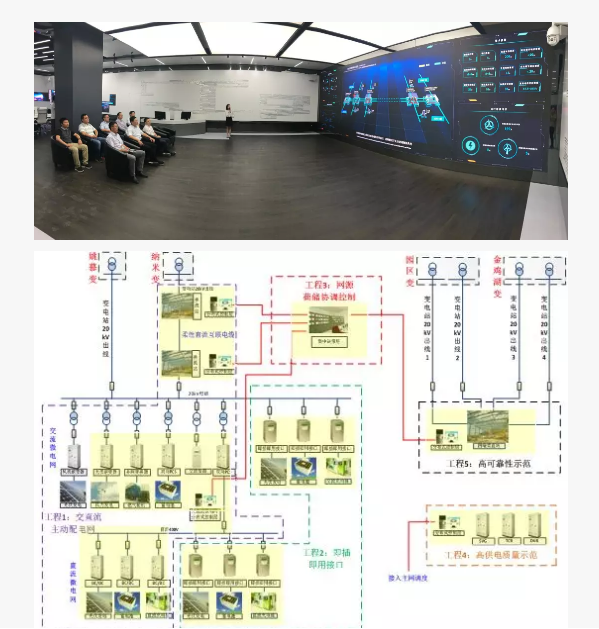

三个区域开展五项子工程

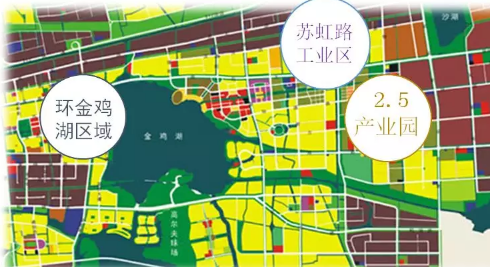

三个区域
苏州2.5产业园
苏州苏虹路工业区
苏州工业园区环金鸡湖区域
五项工程
基于柔性直流互联的交直流混合主动配电网技术应用示范工程
基于“即插即用”技术的主动配电网规划应用示范工程
适应主动配电网的网源荷（储）协调控制技术应用示范工程
苏州工业园区高电能质量配电网应用示范工程
苏州工业园区高可靠性配电网应用示范工程

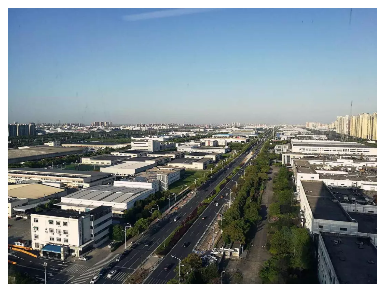

第一站
2.5产业园
这里，是发展生产性服务业与知识流程外包产业的重点区域，园区内的风力发电、屋顶光伏发电等分布式能源建设正在快速发展，负荷也在快速增长。但目前，园区配电网并未对接入后的设备加以控制和管理。因此——
对于能源利用率的要求极高！
通过建设
基于柔性直流互联的交直流混合主动配电网技术应用示范工程、
基于“即插即用”技术的主动配电网规划应用示范工程、
适应主动配电网的网源荷（储）协调控制技术应用示范工程，
将其打造成为绿色高效供电示范区。
电力发展绿色
资源利用高效

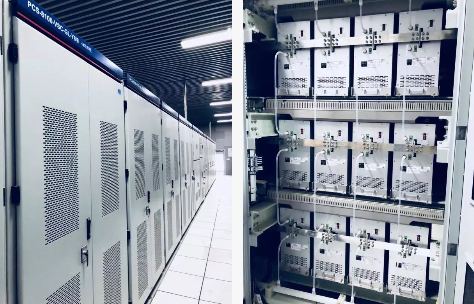

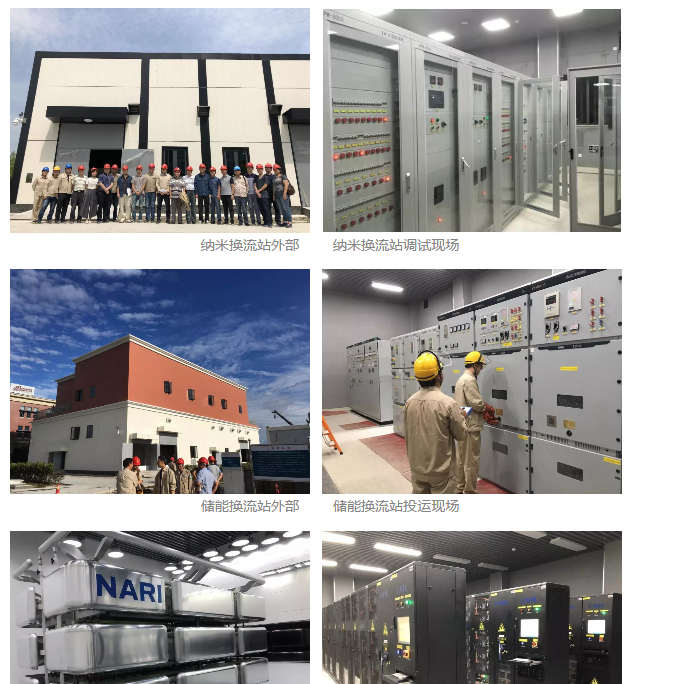

交直流混合配电网可以实现交直流线路合环运行、潮流控制和负荷调节，首次采用了紧凑化塔式MMC直流换流阀的结构设计，消除了柔性直流换流阀结构复杂、占地面积较大的缺陷。
“即插即用”技术则能利用能量流和信息流的融合，实现分布式清洁能源和多元化负荷的灵活接入，减少交直流转换过程中的电量损耗。
网源荷（储）协调控制系统能够通过对电网、分布式电源、柔性负荷的协调控制，提高谷时用电，降低峰时用电，降低电网负荷峰谷差。
如今在园区内能看到车棚光伏、屋顶光伏、风机、内燃机、电动汽车充换电站和充换桩等多种能源与负荷形式，真正实现了用能的绿色、清洁，高效。
第二站
苏虹路工业区
这里，入驻了三星电子、三星压缩机、三星液晶、光大、光电和舰科技等众多对电能质量需求高的企业，供电范围内负荷类型多样，电压波动、暂降等电能质量问题会影响企业设备的运行。因此——
对于供电质量的要求极高！
通过建设苏州工业园区高电能质量配电网应用示范工程，将其打造成为优质经济供电示范区。

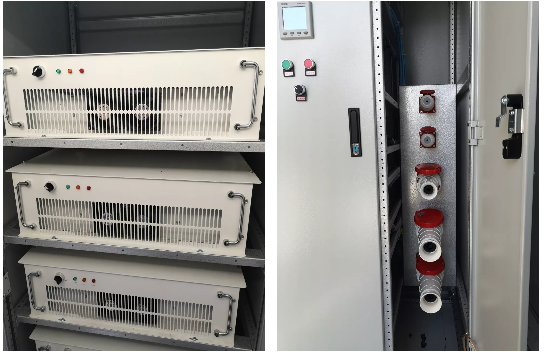

在我们的设计方案中，在苏州110kV星华变20kV侧安装2套20kV/10Mvar SVG设备；在20kV下敏感负荷低压侧的敏感设备端配置8套DVR补偿装置；在星华变主控室内安装多DFACTS设备协调控制系统1套。
简单来说，就是对电压进行实时跟踪，快速反应并抑制电压波动等质量问题，能够提高电能质量和系统稳定性。
据说“稳压器”发生效用后，电压暂降次数降低了95%，产品报废、设备损毁等生产事故发生率也会大大降低，赞！

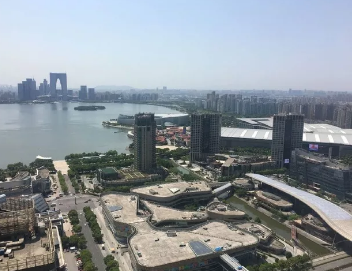

第三站
苏州工业园区
环金鸡湖区域
这里，拥有众多的政府机关、金融机构、国外高科技企业、超高层建筑等重要客户，金融、总部经济、商贸、专业服务四大产业呈现出快速发展势头。因此——
对于供电可靠性的要求极高！
通过建设苏州工业园区高可靠性配电网应用示范工程，将其打造成为安全可靠供电示范区。
供电系统安全
网架结构可靠
我们设计1套单端容量8MW的四端口柔性直流系统。这系统就好比一台“能源路由器”，可实现各端口间能量和信息的互联互通，有序协调分布式能源与负荷。

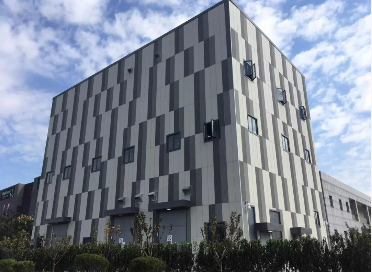

四端口换流站
换流站阀厅
此外，该系统在国内首次采用了孤岛自治恢复策略，当配电网出现故障时，非故障区域可以自动脱离大电网，依靠内部的分布式能源实现独立运行。
厉害了！据说供电可靠性由99.999%提升到99.9997%，年户均停电时间由原来的5.2分钟减少到1.57分钟，基本不会影响工作，效果不错，我们很满意！
苏州主动配电网综合示范区建成后，能够实现高比例分布式能源灵活消纳，高品质电能智能配置，网源荷储协调控制，并探索配网直流供电新模式，最终实现苏州工业园区配电网的六个“主动”，有力支撑了苏州国际能源变革发展典范城市建设。
结缘苏州，助力变革
苏州，正在向着能源变革发展典范城市迈进，对于我们江苏院来说，能够参与其中，是机遇更是挑战。
从苏州能源变革实践的窗口望去，未来已来，我们也将乘势而动，奋勇击水，踏着智慧能源的节拍，参与描画能源互联网的蓝图，为企业转型腾飞注入新的动能！
来源：江苏省电力设计院
