国网对户用项目的并网技术要求：小型户用光伏发电系统并网技术规定
发布日期：2017/5/12
前言
为促进小型户用光伏发电科学、有序发展，规范小型户用光伏发电接入电网的技术指标，国家电网公司发展策划部组织中国电力科学研究院开展了《小型户用光伏发电系统接入电网技术规定》的编制工作。本标准根据我国电网结构以及电网运行对小型户用光伏发电的要求，结合小型户用光伏发电特性，深入研究小型户用光伏发电对电网的影响，并充分吸收国际电力协会和电力公司制定的分布式电源并网的有关技术规定、标准。本标准在电能质量、安全与保护和通用技术条件等方面参考或者引用了已有的国家标准、行业标准、IEC标准、IEEE标准，并结合小型户用光伏发电在并网和运行上的特殊要求，制定了适合于我国小型户用光伏发电接入电网的技术指标。
1范围
本标准规定了户用光伏发电系统接入电网运行应遵循的技术要求。本标准适用于220V单相接入、装机容量不超过8kWp的新建、扩建或改建并网光伏发电系统，包括有隔离变压器与无隔离变压器连接方式。不适用于离网光伏发电系统。三相接入的光伏发电系统应按照Q/GDW617《光伏电站接入电网技术规定》执行。
3术语和定义
3.1户用光伏发电系统residential photovoltaic (PV)power system
指利用太阳电池的光生伏特效应，将太阳辐射能直接转换成电能，并以220V单相接入用户侧电网的发电系统。
3.2并网点point of interconnection(POI)
户用光伏发电系统的输出汇总点。
3.3孤岛islanding
包含负荷和电源的部分电网，从主网脱离后继续孤立运行的状态。孤岛可分为非计划性孤岛和计划性孤岛。
注：非计划性孤岛指非计划、不受控地发生孤岛。计划性孤岛指按预先配置的控制策略，有计划地发生孤岛。
3.4防孤岛anti-islanding
防止非计划性孤岛现象的发生。
3.5峰瓦wattspeak(Wp)
光伏组件或光伏方阵在标准测试条件下，最大功率点的输出功率。
4电能质量
4.1谐波和间谐波
户用光伏发电系统接入电网后，并网点的各次谐波及间谐波应满足GB/T14549和GB/T24337的要求。
4.2电压偏差
户用光伏发电系统接入电网后，并网点的电压偏差应满足GB/T12325的要求。
4.3电压波动和闪变
户用光伏发电系统接入电网后，并网点的电压波动和闪变应满足GB/T12326的要求。
4.4直流分量
户用光伏发电系统注入的直流电流分量不应超过其交流电流额定值的0.5%。
4.5三相电压不平衡
由户用光伏发电系统接入引起的380V系统三相电压不平衡度应满足GB/T15543的要求。
5安全与保护
5.1基本要求
户用光伏发电系统应在并网点设置易于操作、具有明显开断点、可开断故障电流的开断设备。
5.2防孤岛保护
户用光伏发电系统应具备快速监测孤岛且立即断开与电网连接的能力，防孤岛保护动作时间不大于2s。
5.3剩余电流保护
户用光伏发电系统应在并网点安装剩余电流保护装置，并应符合GB13955和GB50054的相关要求。
5.4电压与频率保护
5.4.1电压保护
户用光伏发电系统逆变器电压保护动作时间要求应满足表1要求。
表1户用光伏发电系统并网点电压异常时的保护动作时间要求
5.4.2频率保护
户用光伏发电系统逆变器频率保护动作时间要求应满足表2要求。

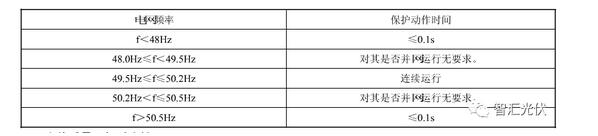

表2户用光伏发电系统并网点频率异常时的保护动作时间要求
5.5电能质量运行适应性
当户用光伏发电系统并网点的电压波动和闪变值满足GB/T12326、谐波值满足GB/T14549、间谐波值满足GB/T24337的要求时，光伏发电系统应能正常运行。
5.6恢复并网
当户用光伏发电系统因电网扰动脱网后，在电网电压和频率恢复到正常运行范围之前，光伏发电系统不允许并网；在电网电压和频率恢复正常后，才能重新并网运行。
6通用技术条件
6.1防雷和接地
户用光伏发电系统的防雷设计应符合GB50057的相关要求。户用光伏发电系统并网点设备的接地设计应满足GB50065的相关要求。
6.2电磁兼容
户用光伏发电系统应具有适当的抗电磁干扰的能力，应保证信号传输不受电磁干扰，执行部件不发生误动作。同时，系统设备本身产生的电磁干扰不应超过相关设备标准。
6.3耐压要求
户用光伏发电系统并网点设备应满足220V电气设备耐压标准。
6.4功率因数
光伏发电系统功率因数应在超前0.95～滞后0.95范围内可调。
6.5安全标识
户用光伏发电系统并网点应有醒目标识。标识应标明“警告”、“双电源”等提示性文字和符号。标识的形状、颜色、尺寸和高度应符合GB2894的相关要求。
7电能计量
户用光伏发电系统接入电网前，应明确上网电量计量点。上网电量应独立计量，计量点装设的电能计量装置的配置和技术要求应符合DL/T448的相关要求。
8测试
户用光伏发电系统所采用的光伏逆变器应通过具有相关资质机构的检测或认证，并应满足本技术规定的相关要求。
