从逆变器售后看光伏系统常见问题—系统安装类
发布日期：2017/4/1
前言
一般我们了解光伏发电系统，都是从前端的选型、设计、安装，也就是正向思维入手，随着我们接触的逆变器售后问题越来越多，如果结合逆变器售后遇到的问题，也就是“结果”反推我们在前端选型、设计、安装等，存在的问题，这样的逆向思维，可以让光伏人更好的做好前期工作，起到预防甚至尽量规避这些问题的作用。
特此，从“安装类”问题导致的逆变器售后问题跟各位分享，接下来几周的推送，会持续以反推的思维分析选型、设计等问题，欢迎您的关注。
逆变器安装不正确导致发电功率上不去
安装间隙太小
安装位置
开机后逆变器屏幕不亮，未启动
很多客户初次安装接好逆变器，辐照条件也不错，但是机器没有任何显示。小固发现很多客户在安装的时候把直流输入接反了。

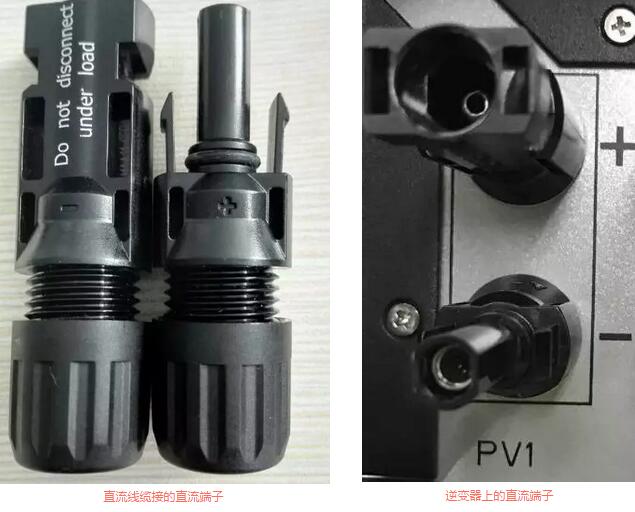

如果直流线缆的负极接到正极的端子上，或者正极接到MC4的负极上，机器是无法正常工作的。线缆接的直流端子和逆变器上的直流端子可以完美插接。线缆接的正极接逆变器端子的正极，线缆接的负极接逆变器端子的负极，同时建议在线缆上做相应的线标，便于后期维护。

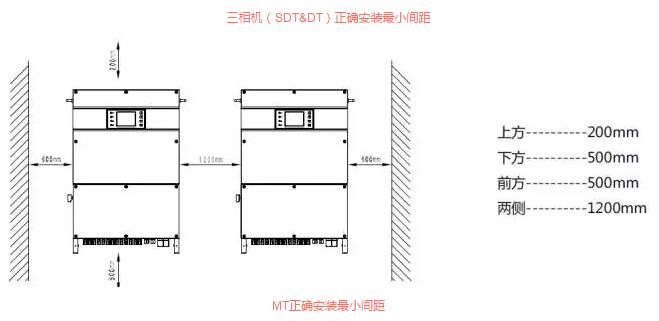

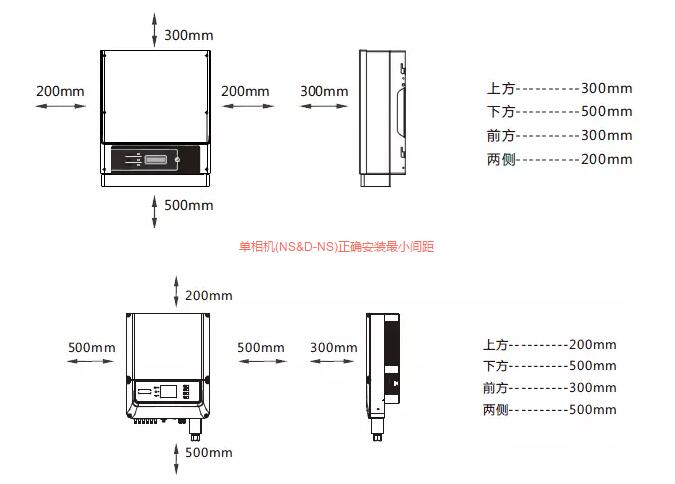

逆变器的安装间隙太小，会影响逆变器散热。下图是固德威逆变器的安装间距，大于或等于该间距就可以保证逆变器散热良好。

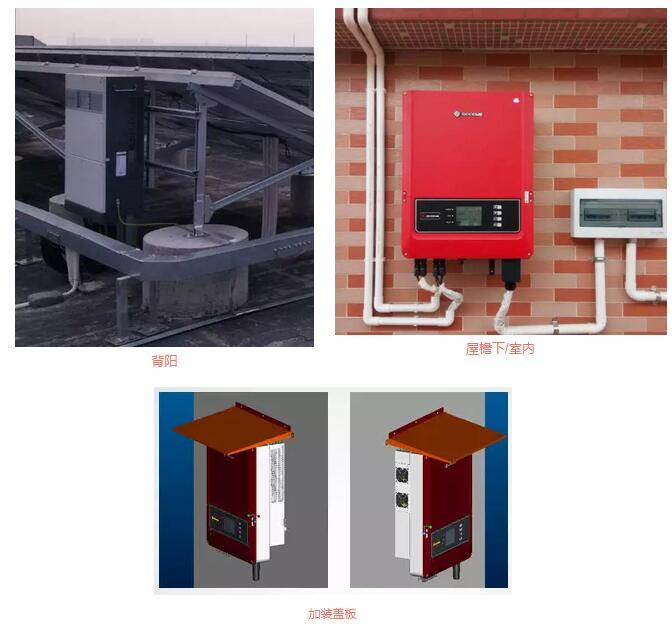

从保护逆变器和发电效率的角度讲，一般把逆变器安装在背阳、屋檐下、室内的位置；如果机器装在室外朝南位置，最好在上部加装一块盖板，一方面可以防止夏天的时候阳光直射，机器内部温度过高导致高温降载，影响发电效率；另一方面可以提高逆变器的使用寿命。
逆变器开机报错—电网电压超限
形成该报错的主要原因：
1.在报错的时候用万用表测量电网实际电压，是否在安规的电压范围之内，若超出，可调宽安规电压范围，选择中国较高压或中国最高压。
以下两点参照参考光伏系统常见故障-交流接线故障。
2.火线未接好
用万用表测量机器的交流侧或查看机器界面（单相机Vac，三相机VL1、VL2、和VL3）的电压值是否差别比较大，若存在三相不平衡，检查火线是否存在虚接情况。
3零线未接好
火线电压正常，检查零线是否存在虚接、脱落的情况，用万用表测量交流侧的N线和地线之间的电压，应该是接近零伏，若不是，检查中线的接法是否正确及牢固。

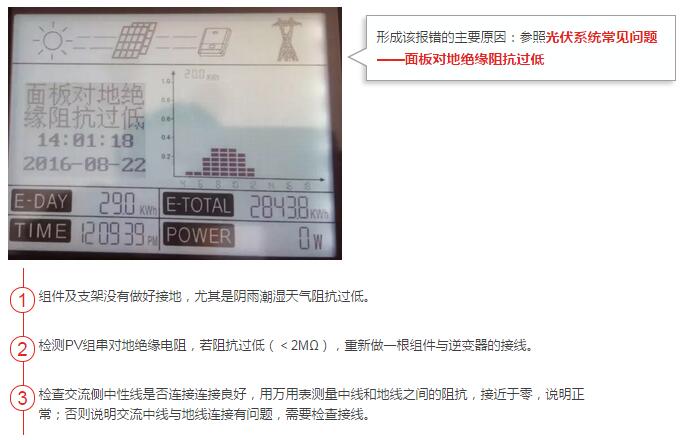

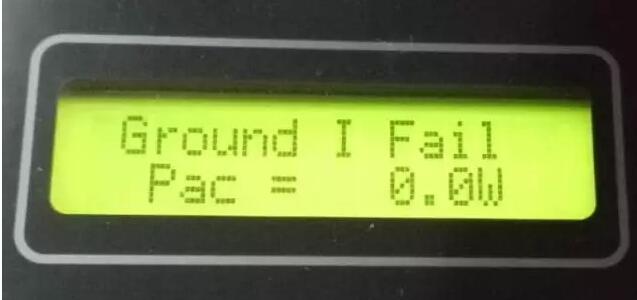

逆变器报对地漏电流过大

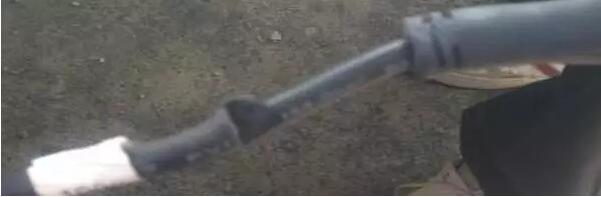

直流线缆破损会导致报对地绝缘阻抗过低，需要重新做一根组件到逆变器的直流线。
检测方法：先确定故障在哪串，取下其他一串只留一串接在逆变器上，看是否还报该故障，若报故障，检测该串的线缆是否有破皮、损坏。若不报，再接另一串看是否报错直至找出故障组串。
总结
实际上，已知的安装类问题导致光伏系统发生故障的现象还有很多，小固此次只是根据逆变器售后的经验，抓取一些比较高发的故障现象，重点在于提醒光伏人注意安装细节，希望对您有用。
