弄潮闹海!快可光伏海面防水接线盒的设计创新与应用
发布日期：2024/11/28
一、背景
海洋光伏对可再生能源至关重要，近年来，海上光伏电站因潜力巨大而备受瞩目。IEA预测其装机容量至2030年将显著增长。然而，海上恶劣环境对光伏系统稳定性构成了严峻挑战。光伏海面防水接线盒作为海上电站的核心零部件，对保障电气连接的安全可靠至关重要。因此，光伏海面防水接线盒设计必须适应恶劣海洋环境，具备耐久性，包括对盐雾、紫外线、温度波动及海浪冲击的抵抗能力，确保电力传输的连续性和整个系统的可靠性。
二 、光伏海面防水接线盒介绍

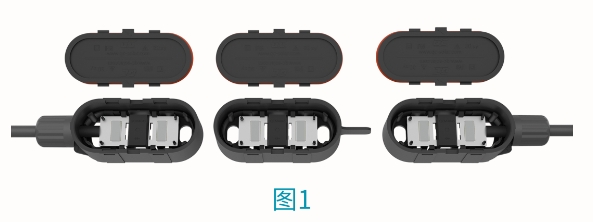

针对当前海上光伏领域的研发需求，快可电子（301278.sz）推出了海面防水接线盒（图1）。该产品外壳采用PPO材料，内部结构设计融合了S型灌注胶体阻水隔档技术，并巧妙结合镂空底部设计。外部通过防水后罩连接线缆，配以M型一体式成型密封上盖，共同构建强力防水屏障。
在实际应用中，常规接线盒的密封性通常依赖于内部灌注密封胶。然而，在海洋环境中，单一密封设计难以应对。故快可海面接线盒设计兼顾密封与安装维护便利性，降低海上作业复杂度与风险。采用模块化设计，能快速更换部件，削减维护成本与时间。
三、产品的优势
3.1 上盖防水设计的革新

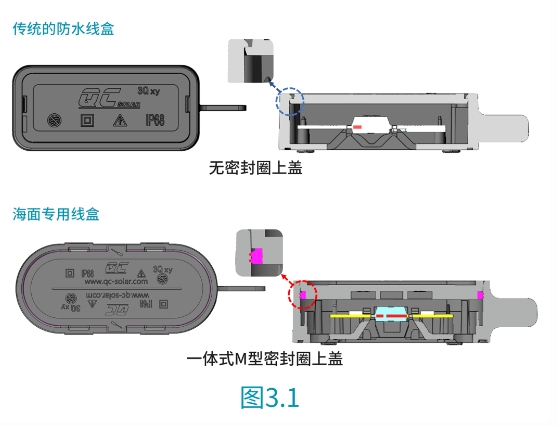

如图3.1所示：传统防水线盒上盖间隙配合易致海水积聚，增加密封失效风险。快可电子海面接线盒采用创新M型密封圈上盖，有效阻挡海水，保持内部干燥，提供卓越防水保护。
3.2 内部防水技术的突破

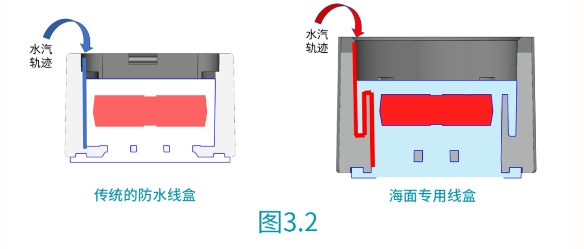

如图3.2所示：传统防水接线盒通常采用垂直灌胶的密封方式，难抵海水长期腐蚀渗透。而快可电子海面接线盒采用了独特的S型双边灌胶密封技术，延长水汽进入路径，配M型密封圈与S型双重结构，显著提升了其防水能力。
3.3 外部防水结构的优化

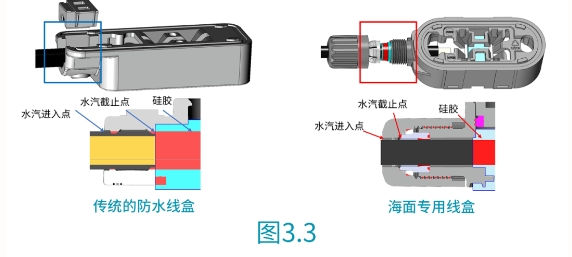

如图3.3所示：传统防水接线盒用超声波卡扣固定线缆与盒体，但这种方式存在间隙，容易因海水导致固体盐粒结晶累积，降低防水性能。快可电子海面接线盒则以多重螺纹、内爪和堵头旋紧固定，并在组装后通过后端止退锁定，形成了更长的防护止水区域，有效阻止了海水的侵入。
3.4 防水性能的卓越表现

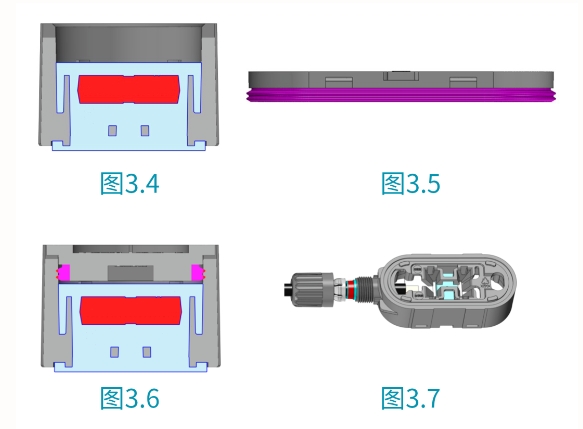

快可电子海面接线盒（图3.4）内部设计采用了S型灌胶阻水轨迹，其防水渗透性能显著增强。搭配M型一体式密封上盖（图3.5），形成双重防水阻隔（图3.6）。外部采用螺帽、卡爪和堵头相结合的方式固定线缆（图3.7），既确保了固定强度，又加强了防水性能。
四、应用场景
4.1近海固定式光伏系统
4.2漂浮式光伏系统
4.3渔光互补项目
4.4盐田和围海养殖区
4.5陆基特殊不灌胶场景
来源：快可电子
